Diagrama de Despliegue


  1. Contenido:


    Definición:

    El Diagrama de despliegue es un diagrama estructurado que muestra la arquitectura del sistema desde el punto de vista del despliegue (distribución) de los los artefactos del software en los destinos de despliegue.
    Los diagramas de despliegue son los complementos de los diagramas de componentes que, unidos, proveen la vista de implementación del sistema. Describen la topología del sistema la estructura de los elementos de hardware y el software que ejecuta cada uno de ellos.Los diagramas de despliegue representan a los nodos y sus relaciones. Los nodos son conectados por asociaciones de comunicación tales como enlaces de red, conexiones TCP/IP.

    De que se trata:

    Los diagramas de despliegue muestran la configuración en funcionamiento del sistema incluyendo su software y su hardware. Para cada componente de un diagrama es necesario que se deba documentar las características técnicas requeridas, el tráfico de la red, el tiempo de respuesta.

    Elementos:

    Los elementos usados por este tipo de diagrama son nodos (representados como un prisma), componentes (representados como una caja rectangular con dos protuberancias del lado izquierdo) y asociaciones.

    Nodo:

    Un nodo es un objeto físico en tiempo de ejecución que representa un recurso computacional, generalmente con memoria y capacidad de procesamiento.Un Nodo es un elemento de hardware o software
    .

    Instancia de Nodo:

    Una instancia se puede distinguir desde un nodo por el hecho de que su nombre esta subrayado y tiene dos puntos antes del tipo de nodo base. Una instancia puede o no tener un nombre antes de los dos puntos.

    Estereotipo de Nodo:

    Estereotipo, son cosas u objetos q se repiten sin variación.El estereotipo de un nodo es la manera de poder verificar que tipo de nodo es el que se esta observando.

    Artefactos:

    Un artefacto es un producto del proceso de desarrollo de software, que puede incluir los modelos del proceso (modelos de Caso de uso, modelos de Diseño, etc.), archivos fuente, ejecutables, documentos de diseño, reportes de prueba, prototipos, manuales de usuario etc. Donde un artefacto es un conjunto de componentes.
    Asociación:

    Una asociación representa una ruta de comunicación entre los nodos. Donde esta asociación va incluida con misma dependencia del diagrama de componentes.

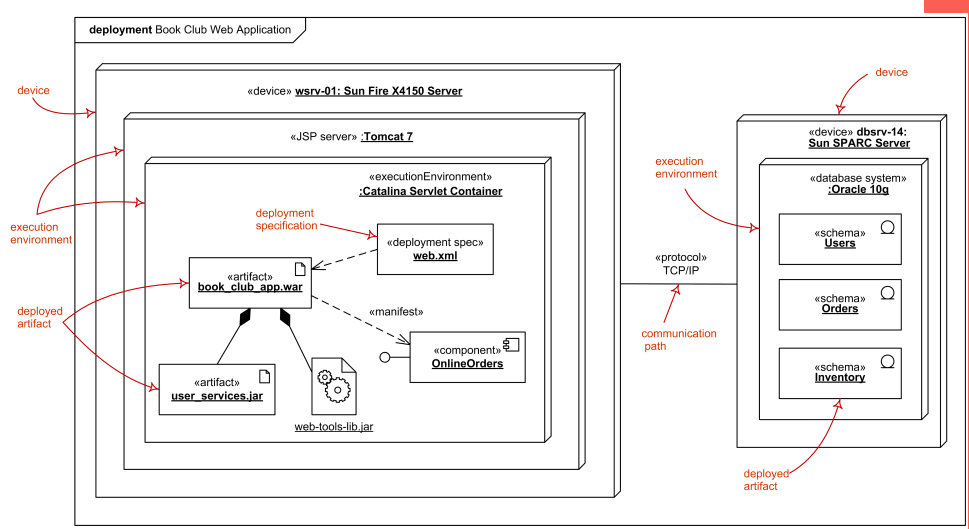

    Diagrama de Artefactos
    Diagrama de Especificación
    Diagrama de Instancia

    NODO


    Ejemplo Practico:



  2. Resumen:
    Los diagramas de despliegue de nivel de especificación muestran una visión general del despliegue de los artefactos hacia los destinos de despliegue , sin hacer referencia a casos concretos de artefactos o nodos.
    Destino de despliegue está generalmente representado por un nodo que es o bien de los dispositivos de hardware o bien algún entorno de ejecución de software. Los nodos pueden ser conectados a través de vías de comunicación para crear sistemas en red de complejidad arbitraria.

  3. Summary:

    Deployment diagrams show specification level an overview of the deployment of artifacts to the deployment targets , without referring to specific cases of devices or nodes .Deployment target is usually represented by a node that is either hardware devices or some runtime software.
  4. Recomendación:
    Hay que tener en cuenta, que en los diagramas  UML 1.x de despliegue los componentes eran enviados directamente a los nodos. En UML 2.x, los artefactos se despliegan en los nodos, y los artefactos pueden manifestar componentes (aplicar). Los componentes se implementa en nodos indirectamente a través de los  artefactos.
  5. Conclusión:

    El diagrama de despliegue contiene instancias de nodos conectados por enlaces de comunicación. Las instancias de nodo puede contener instancias de tiempo de ejecución, como instancias de componentes y objetos. Instancias de componentes y objetos también pueden contener otros objetos.
  6. Linkografia:
    http://umldiagramadespliegue.blogspot.pe/
    http://www.ecured.cu/Diagrama_de_despliegue
